PowerDesigner 是业内首屈一指的数据建模工具，可让企业更轻松地直观展示、分析和操作元数据，从而更有效地实施企业信息体系结构。本文介绍了PowerDesigner在达梦7上进行数据库建模、增加注释等，方便了开发人员在达梦数据库上实施项目。
Powerdesigner版本：Version15.1.0.2850
DM7版本：x64 V7.1.2.209-Build(2013.11.01-36337trunc)
1、创建数据源
创建32位的odbc数据源DM7，如下图1所示：
图1
注：
A：经测试，powerdesigner只能识别32位的odbc驱动，64位的无法连接；
B：64位操作系统的默认数据源驱动管理器是64位的，无法连接32位odbc驱动，需要打开C:\Windows\SysWOW64\ odbcad32.exe才能创建。
2、创建模型
打开PowerDesigner，单击“File”，选择“New Model…”，弹出新建模型对话框，如下图2所示：
图2
Categoryitems选择为“Physical Data Model”，设置Model name，这里命名为Physical Data DM7，设置DBMS类型为ODBC 3.0，点击确定，出现一个空白工作区，如图3所示：
图3
3、创建表student和school
单击浮动面板Paletee上的“Table”按钮，将鼠标移至空白区域，单击鼠标左键，即可创建表。如下图4所示：
图4
双击表Table_1，在弹出的对话框中对表进行设计。首先修改表名为student和增加表注释，如下图5所示：
图5
其次，增加字段student_id,name,sex,school_id，其中student_id是主键，school_id是外键，如下图6所示：
图6
双击student_id字段前面的小方框，在弹出的对话框中增加字段注释“学生id”，同理对其他字段都加上注释，如下图7所示：
图7
同理，创建school表，增加表注释“学校表”，列字段school_id,name,address,remark，其中school_id是主键，如下图8所示：
图8

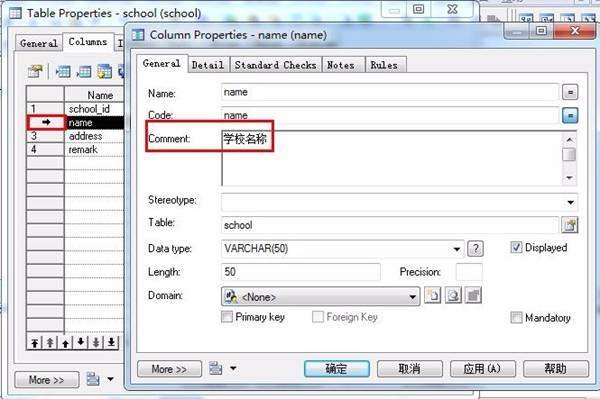

双击school_id字段前面的小方框，在弹出的对话框中增加字段注释“学校id”，同理对其他字段都加上注释，如下图9所示：
图9
4、建立表连接关系

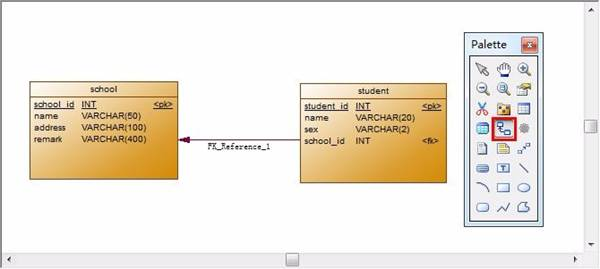

点击palette面板上的“Reference”，连接student到school，将自动建立一个外键约束Reference_1，如图10所示：
图10
双击连线下面的Reference_1，弹出“ReferenceProperties”对话框，设置外键约束的名称为FK_STUDENT_SCHOOL，如图11所示。
图11
5、映射到达梦数据库
单击菜单栏的“数据库”，选择“Generate Database…”，弹出“DatabaseGeneration”对话框，如图12所示。
图12
点击“Connect”-->“Run”，powerdesigner就开始在数据库中执行sql语句了，在SYSDBA用户下生成这2个表，如图13所示：
图13
但是，我们发现我们添加的表注释、列注释都没有自动生成。
6、生成注释信息

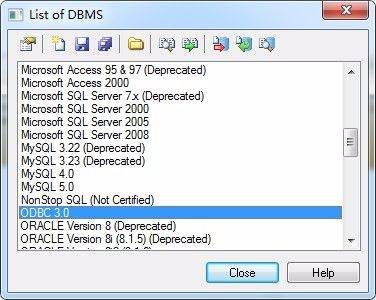

依次打开工具-->resources-->DBMS，如下图14所示：
图14
6.1 增加表注释信息

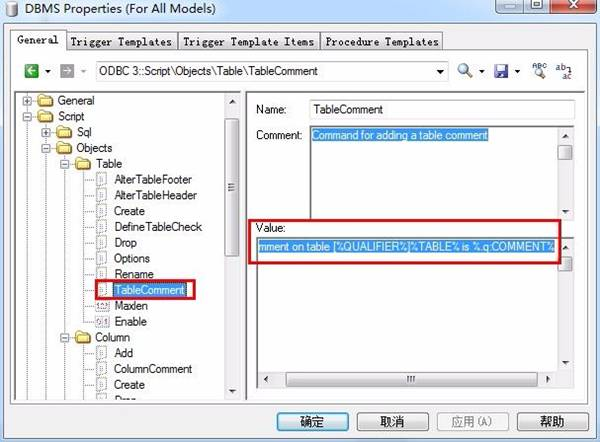

双击odbc 3.0-->在弹出的对话框中Script-->Objects-->Table-->TableComment-->Value，增加如下内容：
comment on table [%QUALIFIER%]%TABLE% is%.q:COMMENT%
如下图15所示：
图15
6.2 增加列注释信息
双击odbc 3.0-->在弹出的对话框中Script-->Objects-->Column-->ColumnComment-->Value，增加如下内容：
[COMMENT ON COLUMN %TABLE%.%20:COLUMN% is %.q:COMMENT%]
如下图16所示：
图16
这样就可以生成注释信息了。
7、验证列注释信息
回到powerdesigner设计页面，双击表school，在弹出是“Table Properties”页面中，点击“Preview”，如下图17所示：
图17
通过“Preview”功能，我们看出我们设计的表和字段注释都可以成功添加了。
8、重新映射到数据库
将数据库中的student和school表删除，再次执行第五步“映射到达梦数据库”，通过日志我们看出表结构、表注释、字段注释都成功在数据库中创建，如下图18所示：
图18
使用达梦MANAGER工具查看，我们通过powerdesigner的设计已经成功在达梦7数据库中执行成功，如下图所示：
图19
